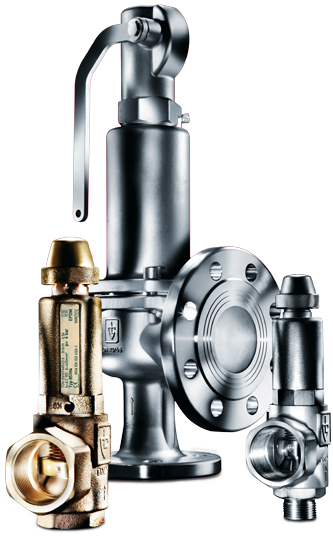

Definição de válvula de segurança

Uma válvula de segurança é uma válvula, que, de modo automático, sem o auxílio de outra forma de energia que não seja a do agente que a atravessa, deixa escoar uma quantidade do mesmo, de modo a impedir que uma pressão predefinida seja ultrapassada, estando configurada de modo a fechar-se, impedindo o escoamento do agente, quando as condições normais de pressão de serviço estiverem restabelecidas.
Válvulas de segurança de descarga livre
Válvulas de segurança de descarga livre
Válvula de extravasamento e válvula de comando
Válvula de extravasamento e válvula de comando
Válvulas de segurança angulares TÜV/CE
Válvulas de segurança angulares TÜV/CE
Válvulas de segurança com flange
Válvulas de segurança com flange

Esboço dos fatos

Médio:
Líquidos, ar, gases e vapores técnicos, vapor, água quente, água sanitária, sistemas solares
Material:
Aço inoxidável, bronze, latão, ferro fundido com grafite esferoidal
Temperaturas:
-270 °C a +400 °C
Pressão:
0,2 a 630 bar
Conexões:
Flange: DN 20 a DN 100
Fio: G ¼" a G 2"

Diferença entrem válvula de segurança e válvula de limitação de pressão

Se como utilizador se pode utilizar uma válvula de limitação de pressão ou se tem que utilizar uma válvula de segurança certificada, depende em primeiro lugar do tipo de utilização ou instalação. Ambos os modelos de válvula servem como último elemento de segurança no controlo de um sistema. Em instalações com obrigatoriedade de vistoria ou em instalações abrangidas por diretivas europeias sobre aparelhos de pressão é necessário obter-se a respetiva licença ou certificado da válvula.
Válvulas de segurança

Válvulas de segurança

  • Válvulas certificadas pela TÜV e/ou com teste tipo CE

  • Característica abertura/fecho com curso normal ou curso completo

  • Débitos maiores do que as válvulas de limitação de pressão

Válvulas de limitação de pressão

Válvulas de limitação de pressão

  • Válvulas sem certificação (sem função de segurança segundo a DGR)

  • Característica proporcional de abertura/fecho

  • Desempenho inferior como válvulas de segurança

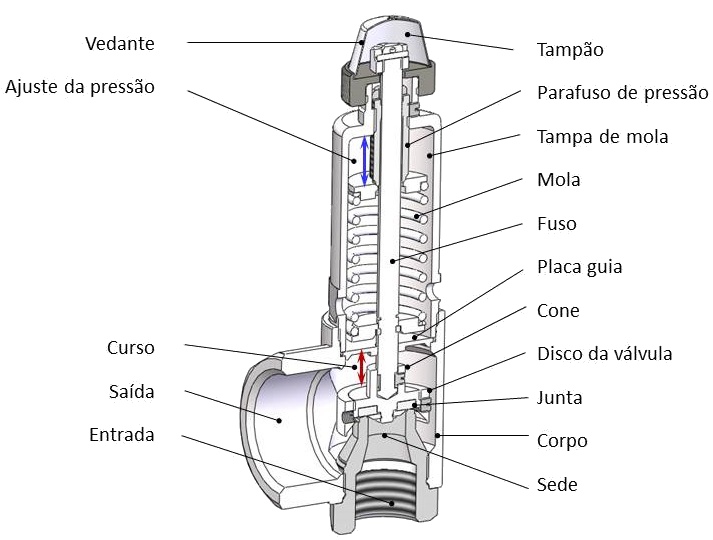

Constituição de uma válvula de segurança

Mesmo sendo cada uma das séries da gama de torneiras de segurança diferente, os componentes principais em cada uma das torneiras assemelham-se aos apresentados na figura. Apenas é possível obter o design ideal dos componentes recorrendo a simulações de caudal e adaptações resultantes de testes funcionais dispendiosos.
Constituição de uma válvula de segurança

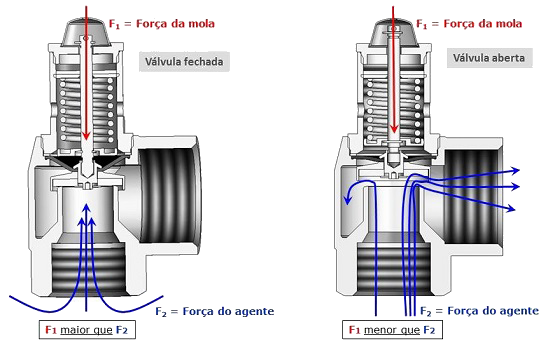

Função de uma válvula

O funcionamento de uma válvula de segurança baseia-se no simples equilíbrio de forças entre a força da mola de pressão e a força do agente. Em repouso e numa situação de montagem em funcionamento normal da instalação, a força da mola da válvula é maior que a força exercida pelo agente e a válvula veda a instalação. Quando a pressão predefinida da válvula é ultrapassada devido à pressão maior da instalação, a válvula abre-se e permite uma descarga da pressão com a saída do agente. Depois de baixar a pressão, levando-a para um nível inferior á pressão de fecho, a válvula volta a fechar-se.
Função de uma válvula

Mais informações?

Em seguida, leia o nosso FAQ para válvulas de segurança.

Também seria interessante:

Goetze News
Goetze News
Novidades na Goetze. Informe-se aqui sobre as últimas inovações da Goetze.
» mais

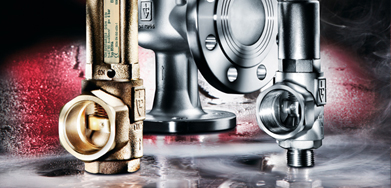

Válvulas de segurança
